无论service还是ipvs都是四层调度,四层调度工作在七层模型的第四层,如果用户访问https,那么四层是无法解析https回话,如果要使用https便只能在后端pod配置https来使用https,这样一来,那便意味着客户端与后端服务器之间直接建立ssl会话(图1),此刻,如果下一个请求被调度到第二个pod,那么这个会话需要重新建立(2) https1 倘若后端到调度器之间的网络上安全的,https会话可以在前端负载卸载,就需要七层负载均衡机制。那么在互联网到七层负载之间使用https,在7层负载到pod之间使用http,如下图3 https2 在service调度中,clusterIP使用的是ipvs和iptables,无论哪种方式都是四层,且无法卸载会话

引入#

在集群中调度时,后端被调度的pod是http的,使用一个独特的七层调度器(pod),如nginx,haproxy

当用户访问某一个服务时,先请求到集群外部的Loadbalanocer(假如你有的话),而后到各个Node IP:nodePort,而后转发到service ClusterIP,由ClusterIP DNAT到7层调度的pod。而后才会到后端pod(每台node中都会有一个flannel网卡桥接到pod网段中,那便意味着node能够和pod进行通讯)。由调度的pod(nginx,配置的https服务)反代到后端提供服务的http pod。如下: https3 如上图:由此一来,调度便三次以上,性能过于损耗。可直接共享节点网络名称空间,监听宿主机IP地址。这样一来集群外部直接访问宿主机IP(nodeip:port)和端口(此前的hostNetwork)就能直接处理请求了。如下图: https4 但是,这样一来,访问就只能访问一个固定的单节点(和service不同,7层Proxy pod要监听节点的网络名称空间,并且请求也是通过网络名称空间直达此pod)。

DaemonSet#

DaemonSet控制器可以在每个节点上都运行一个pod,且每个节点只运行一个,每一个pod都能实现负载均衡。并且任何一个节点宕机,只要调度器能够做健康状态检测仍然不受影响。DaemonSet可配置

一旦确定节点数量,则可以使用标签选择器打标,并且打上污点(将不会被调度),DaemonSet并且可以容忍这些污点,每个节点只运行这一个反代pod用来接入流量,这类pod在kubernetes中称为Ingress Controllerhttps4

Ingress Controller#

Ingress Controller和之前的DaemonSet等都不一样,在kubernetes中有4个重要组件分别是api server,ectd,scheduler,controller-manager。其中DaemonSet,ReplicaSet,Deployment等是作为controoler-manager的一部分存在的。但是Ingress Controller却是独立运行的一组pod资源,通常就是一组应用程序,并且拥有七成代理和调度的应用程序。

由此有4种选择,Haproxy,Nginx,Envoy,Traefik可作为调度手段

倘若在调度的过程中不止要调度一个服务,可做URL映射,分别使用不同的URL路径来映射到对应的pod中。但是我们之前介绍过,pod是存在生命周期,可能随时都会挂掉,随时也都会被替换成新的pod,然而每个新的pod地址会随之发生变化。并且pod集群的大小会随着业务动态伸缩而发生改变。

在之前的service中是通过service标签选择器关联标签,service始终关注api server中的api,只要资源发生变化就会通知这个service,service立即做出改变。service通过labels始终关联着对应labels适配的后端pod

假如这个pod调度器(Ingress Controller)运行的是nginx,配置文件也是在pod内部,且后端服务pod(被代理资源)时常会发生变动,那么nginx(Ingress Controller)如何得知后端pod变动的资源信息呢?如下: https4 Ingress Controller本身是无法做到后端被代理资源信息的收集,收集这些信息便是service。每一个upstream组对应一个service资源,每一个service资源关联到相应的pod上。尤为注意的是这里的这个service并不是当作代理节点,仅仅作为分类(将pod和service信息进行分组,协助调度,调度并不经过service),分类后得到的并不是service的ip,而是pod的ip。如果pod资源发生改变,这些信息通过ingress资源反应到Ingress Controller pod中的nginx配置文件(动态注入到配置文件)中。也就是说如果后端被代理节点发生改变,信息反应到ingress(信息包括IP地址等),ingress会及时的将这些信息注入到Ingress Controller pod(nginx upstream)中,并且触发主容器进程重载配置文件。这是动态的修改,如上图。当然,nginx并不能天生做到配置文件变动重载,需要借助其他工具。而Envoy,Traefik则可以!

准备ingress环境#

其中包括之前所述的apiVersion,kind,metadata,spec等,在spec中较为特别: 其中rules调度的是host或者http,如果是https则是tls。在http中是paths路径调度,或者之前的host调度 backend指明后端pod数量。FIELDS中serviceName,servicePort便是定义的service,即后端pod资源,pod变化则service变化,service变化则ingress变化,最后动态反应到集群中

在github中找到ingress-nginx,而后克隆下来。假如克隆太慢,也可以单独下载:如下: namespace.yaml : 名称空间创建 configmap.yaml : 注入配置功能 rbac.yaml : rbac角色 with-rbac.yaml : rbac角色的功能等 tcp-services-configmap.yaml udp-services-configmap.yaml

for file in namespace.yaml configmap.yaml rbac.yaml tcp-services-configmap.yaml  with-rbac.yaml udp-services-configmap.yaml;do wget  https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/$file; done
[marksugar@linuxea ~]# git clone https://github.com/kubernetes/ingress-nginx.git
Cloning into 'ingress-nginx'...
remote: Counting objects: 63206, done.
remote: Compressing objects: 100% (52/52), done.
remote: Total 63206 (delta 35), reused 50 (delta 26), pack-reused 63124
Receiving objects: 100% (63206/63206), 71.39 MiB | 91.00 KiB/s, done.
Resolving deltas: 100% (33101/33101), done.

此时可切入目录直接执行kubectl apply -f ./启动所有的(你可能需要删除目录并且执行两次,因为存在创建顺序依赖)。甚至可以只下载mandatory.yaml即可 ```[root@linuxea ~]# cd ingress-nginx/deploy/ [marksugar@linuxea ~]# cd ingress-nginx/deploy/ [marksugar@linuxea deploy]# kubectl apply -f ./

此刻在ingrees-nginx在下载(image镜象可以单独的pull` docker pull quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.19.0`)。完成后已经是running状态。其中backend后端和nginx-ingress的七层pod

[marksugar@linuxea deploy]# kubectl get pods -n ingress-nginx -w NAME READY STATUS RESTARTS AGE default-http-backend-6586bc58b6-n9qbt 1/1 Running 0 13m nginx-ingress-controller-6bd7c597cb-krz4m 1/1 Running 0 13m

[marksugar@linuxea deploy]# kubectl get pods -n ingress-nginx -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE default-http-backend-6586bc58b6-n9qbt 1/1 Running 0 13m 172.16.4.209 linuxea.node-2.com nginx-ingress-controller-6bd7c597cb-krz4m 1/1 Running 0 13m 172.16.5.71 linuxea.node-3.com

### ingress-nginx service定义
在[ingress-nginx](https://kubernetes.github.io/ingress-nginx/deploy/#bare-metal)的网站提供了service-nodeport的文件。以便于区别,修改端口`nodePort: 30088``nodePort: 30443`,这些端口修改完成后便会通过添加到node节点端口进行访问
http

port: 80 # service端口
targetPort: 80 # 容器端口
nodePort: 30088  # node节点端口
https
targetPort: 443 # service端口
nodePort: 30443 # 容器端口
protocol: TCP   # node节点端口
资源清单如下:

apiVersion: v1 kind: Service metadata: name: ingress-nginx namespace: ingress-nginx labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx spec: type: NodePort ports: - name: http port: 80 targetPort: 80 nodePort: 30088 protocol: TCP - name: https port: 443 targetPort: 443 nodePort: 30443 protocol: TCP selector: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx

[marksugar@linuxea deploy]# kubectl apply -f service-nodeport.yaml service/ingress-nginx created

apply之后,80已经映射到node 30088端口,443映射到30443端口,在后面的nginx代理中虚拟主机则是使用域名:端口进行测试

[marksugar@linuxea deploy]# kubectl get svc -n ingress-nginx NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE default-http-backend ClusterIP 10.100.45.45 80/TCP 38m ingress-nginx NodePort 10.96.216.35 80:30088/TCP,443:30443/TCP 49s

集群外部试图访问一次`curl 10.10.240.203:30088`,此刻没有定义backend所以响应404。能够响应404,可见service调度成功

[marksugar@DS-VM-Node_10_0_1_61 ~]# curl 10.10.240.203:30088 default backend - 404

## 代理测试
那么现在,ingress nginx提供两个端口,分别是30088和30443作为七层代理,分别代理http和https
### 代理nginx
准备一个名称为myapp的service和7个使用Deployment的pod进行测试.这里定义的myapp service后面在ingress的backend会被调用,文件如下:

[marksugar@linuxea ingress]# cat deploy-demt.yaml apiVersion: v1 kind: Service metadata: name: myapp namespace: default spec: selector: app: linuxea_app version: v0.1.32 ports: - name: http targetPort: 80 port: 80


apiVersion: apps/v1 kind: Deployment metadata: name: dpment-linuxea namespace: default spec: replicas: 7 selector: matchLabels: app: linuxea_app version: v0.1.32 template: metadata: labels: app: linuxea_app version: v0.1.32 spec: containers: - name: nginx-a image: marksugar/nginx:1.14.b ports: - name: http containerPort: 80


[marksugar@linuxea deploy]# kubectl get pods NAME READY STATUS RESTARTS AGE dpment-linuxea-648d599b5f-fxn7s 1/1 Running 0 8m dpment-linuxea-648d599b5f-lrz4r 1/1 Running 0 8m dpment-linuxea-648d599b5f-m5p2f 1/1 Running 0 8m dpment-linuxea-648d599b5f-qhrtf 1/1 Running 0 8m dpment-linuxea-648d599b5f-tgwnx 1/1 Running 0 8m dpment-linuxea-648d599b5f-vkcj6 1/1 Running 0 8m dpment-linuxea-648d599b5f-zccrg 1/1 Running 0 8m


[marksugar@linuxea deploy]# kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE kubernetes ClusterIP 10.96.0.1 443/TCP 1h myapp ClusterIP 10.106.239.216 80/TCP 8m


这组后端节点通过部署的ingress向外提供访问,也就是说ingress来接入流量,因此,创建一个ingress的nodePort来接入外部流量

### 定义ingress backend规则

将myapp通过ingress发布,myapp之前已经准备好了,`service`的`name`是`myapp`,`service`的`port`是80,host唯一是`myapp.linuxea.com`
其他:

apiVersion: extensions/v1beta1 : 独特标识,扩展群组 kind: Ingress

注解的填写便于ingress调度,以便匹配到相应使用的规则,如:nginx,则使用nginx模式,生成nignx配置等

annotations: kubernetes.io/ingress.class: "nginx"

- 这里用了host,也就说使用了虚拟主机名来代理,那么paths默认是根"/"。如果你会用nginx,你肯定明白了。


如下

[marksugar@linuxea ingress]# cat myapp-ingress.yaml apiVersion: extensions/v1beta1 kind: Ingress metadata: name: myapp-ingress namespace: default annotations: kubernetes.io/ingress.class: "nginx" spec: rules: - host: myapp.linuxea.com http: paths: - path: backend: serviceName: myapp servicePort: 80

稍后,便用这个host的域名来进行访问,要清楚的是,这个域名需要解析到这台ingress的机器上

- 这里的`serviceName: myapp`是之前准备好的7台pod节点的创建的service名称,这些pod将作为ingress nginx的代理后端节点

#### 应用

定义完成apply起来

[marksugar@linuxea deploy]# kubectl apply -f myapp-ingress.yaml


get查看

[marksugar@linuxea deploy]# kubectl get ingress NAME HOSTS ADDRESS PORTS AGE myapp-ingress myapp.linuxea.com 80 3m


查看详情`kubectl describe ingress myapp-ingress`,`myapp.linuxea.com `已经配置

[marksugar@linuxea deploy]# kubectl describe ingress myapp-ingress Name: myapp-ingress Namespace: default Address:
Default backend: default-http-backend:80 () Rules: Host Path Backends ---- ---- -------- myapp.linuxea.com
myapp:80 () Annotations: kubectl.kubernetes.io/last-applied-configuration: {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"kubernetes.io/ingress.class":"nginx"},"name":"myapp-ingress","namespace":"default"},"spec":{"rules":[{"host":"myapp.linuxea.com","http":{"paths":[{"backend":{"serviceName":"myapp","servicePort":80},"path":null}]}}]}}

kubernetes.io/ingress.class: nginx Events:


- 一旦apply应用后,配置就会注入到ingress nginx中转换成配置文件

[marksugar@linuxea deploy]# kubectl get pods -n ingress-nginx NAME READY STATUS RESTARTS AGE default-http-backend-6586bc58b6-n9qbt 1/1 Running 0 5m nginx-ingress-controller-6bd7c597cb-krz4m 1/1 Running 0 5m


进入到容器内查看

[marksugar@linuxea deploy]# kubectl exec -n ingress-nginx -it nginx-ingress-controller-6bd7c597cb-krz4m -- /bin/bash

过滤下`myapp.linuxea.com`

www-data@nginx-ingress-controller-6bd7c597cb-krz4m:/etc/nginx$ grep myapp.linuxea.com nginx.conf ## start server myapp.linuxea.com server_name myapp.linuxea.com ; ## end server myapp.linuxea.com www-data@nginx-ingress-controller-6bd7c597cb-krz4m:/etc/nginx$


- 外部访问

[marksugar@DS-VM-Node_10_0_1_61 ~]# while true;do for url in myapp.linuxea.com;do curl $url:30088;sleep 1; done; done linuxea-dpment-linuxea-648d599b5f-qhrtf.com-127.0.0.1/8 172.16.4.211/24 linuxea-dpment-linuxea-648d599b5f-fxn7s.com-127.0.0.1/8 172.16.3.7/24 linuxea-dpment-linuxea-648d599b5f-tgwnx.com-127.0.0.1/8 172.16.5.74/24 linuxea-dpment-linuxea-648d599b5f-fxn7s.com-127.0.0.1/8 172.16.3.7/24 linuxea-dpment-linuxea-648d599b5f-vkcj6.com-127.0.0.1/8 172.16.3.6/24 linuxea-dpment-linuxea-648d599b5f-tgwnx.com-127.0.0.1/8 172.16.5.74/24 linuxea-dpment-linuxea-648d599b5f-qhrtf.com-127.0.0.1/8 172.16.4.211/24 linuxea-dpment-linuxea-648d599b5f-tgwnx.com-127.0.0.1/8 172.16.5.74/24 linuxea-dpment-linuxea-648d599b5f-fxn7s.com-127.0.0.1/8 172.16.3.7/24 linuxea-dpment-linuxea-648d599b5f-vkcj6.com-127.0.0.1/8 172.16.3.6/24 linuxea-dpment-linuxea-648d599b5f-fxn7s.com-127.0.0.1/8 172.16.3.7/24 linuxea-dpment-linuxea-648d599b5f-m5p2f.com-127.0.0.1/8 172.16.4.210/24 linuxea-dpment-linuxea-648d599b5f-lrz4r.com-127.0.0.1/8 172.16.5.73/24 linuxea-dpment-linuxea-648d599b5f-vkcj6.com-127.0.0.1/8 172.16.3.6/24 linuxea-dpment-linuxea-648d599b5f-m5p2f.com-127.0.0.1/8 172.16.4.210/24 linuxea-dpment-linuxea-648d599b5f-m5p2f.com-127.0.0.1/8 172.16.4.210/24 linuxea-dpment-linuxea-648d599b5f-zccrg.com-127.0.0.1/8 172.16.5.72/24 linuxea-dpment-linuxea-648d599b5f-lrz4r.com-127.0.0.1/8 172.16.5.73/24 linuxea-dpment-linuxea-648d599b5f-zccrg.com-127.0.0.1/8 172.16.5.72/24 linuxea-dpment-linuxea-648d599b5f-vkcj6.com-127.0.0.1/8 172.16.3.6/24 linuxea-dpment-linuxea-648d599b5f-m5p2f.com-127.0.0.1/8 172.16.4.210/24 linuxea-dpment-linuxea-648d599b5f-qhrtf.com-127.0.0.1/8 172.16.4.211/24 linuxea-dpment-linuxea-648d599b5f-lrz4r.com-127.0.0.1/8 172.16.5.73/24 linuxea-dpment-linuxea-648d599b5f-qhrtf.com-127.0.0.1/8 172.16.4.211/24 linuxea-dpment-linuxea-648d599b5f-tgwnx.com-127.0.0.1/8 172.16.5.74/24 linuxea-dpment-linuxea-648d599b5f-zccrg.com-127.0.0.1/8 172.16.5.72/24


### 代理httpd

创建7个pod,并且创建一个名称为linuxea-shop-backend的service

[marksugar@linuxea ingress]# cat httpd.yaml apiVersion: v1 kind: Service metadata: name: linuxea-shop-backend namespace: default spec: selector: app: linuxea-shopapp version: v3.2 ports: - name: http targetPort: 80 port: 80


apiVersion: apps/v1 kind: Deployment metadata: name: linuxea-backend-group namespace: default spec: replicas: 7 selector: matchLabels: app: linuxea-shopapp version: v3.2 template: metadata: labels: app: linuxea-shopapp version: v3.2 spec: containers: - name: linuxea-shopapp image: httpd:2.4.34-alpine ports: - name: http containerPort: 80


[marksugar@linuxea ingress]# kubectl apply -f httpd.yaml service/linuxea-shop-backend created deployment.apps/linuxea-backend-group created


[marksugar@linuxea ingress]# kubectl get pods -l version=v3.2 NAME READY STATUS RESTARTS AGE linuxea-backend-group-7fb757ff95-88tzq 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-9jkhf 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-br4d8 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-cqjxm 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-kmlnb 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-lfjvr 1/1 Running 0 37s linuxea-backend-group-7fb757ff95-vrlb5 1/1 Running 0 37s


而后验证下端口是否启动`kubectl exec linuxea-backend-group-7fb757ff95-lfjvr -- netstat -tnl`

[marksugar@linuxea ingress]# kubectl exec linuxea-backend-group-7fb757ff95-lfjvr -- netstat -tnl Active Internet connections (only servers) Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 :::80 :::* LISTEN


#### httpd-ingress

将创建的service添加到ingress的backend的serviceName里,配置hosts域名

[marksugar@linuxea ingress]# cat httpd-ingress.yaml apiVersion: extensions/v1beta1 kind: Ingress metadata: name: httpd-ingress namespace: default annotations: kubernetes.io/ingress.class: "nginx" spec: rules: - host: shop.linuxea.com http: paths: - path: backend: serviceName: linuxea-shop-backend servicePort: 80


[marksugar@linuxea ingress]# kubectl apply -f httpd-ingress.yaml ingress.extensions/httpd-ingress created


这里在service中`linuxea-shop-backend`已经创建,端口已经被映射

[marksugar@linuxea ingress]# kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE kubernetes ClusterIP 10.96.0.1 443/TCP 7h linuxea-shop-backend ClusterIP 10.100.237.244 80/TCP 1m myapp ClusterIP 10.101.103.203 80/TCP 4m


ingress 也创建成功

[marksugar@linuxea ingress]# kubectl get ingress NAME HOSTS ADDRESS PORTS AGE httpd-ingress shop.linuxea.com 80 33s myapp-ingress myapp.linuxea.com 80 8m

而后使用` kubectl describe ingress tomcat-linuxea`查看详情

[marksugar@linuxea ingress]# kubectl describe ingress httpd-ingress Name: httpd-ingress Namespace: default Address:
Default backend: default-http-backend:80 () Rules: Host Path Backends ---- ---- -------- shop.linuxea.com
linuxea-shop-backend:80 () Annotations: kubectl.kubernetes.io/last-applied-configuration: {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"kubernetes.io/ingress.class":"nginx"},"name":"httpd-ingress","namespace":"default"},"spec":{"rules":[{"host":"shop.linuxea.com","http":{"paths":[{"backend":{"serviceName":"linuxea-shop-backend","servicePort":80},"path":null}]}}]}}

kubernetes.io/ingress.class: nginx Events: Type Reason Age From Message ---- ------ ---- ---- ------- Normal CREATE 1m nginx-ingress-controller Ingress default/httpd-ingress

* 从集群外部访问

[marksugar@DS-VM-Node_10_0_1_61 ~]# while true;do curl shop.linuxea.com:30088;sleep 1;done

It works!

It works!

It works!

It works!

It works!

It works!

It works!

It works!


### 代理tomcat

创建7个tomcat镜像的pod,并且创建名称为linuxea-tomcat的serivce

[marksugar@linuxea ingress]# cat tomcat.yaml apiVersion: v1 kind: Service metadata: name: linuxea-tomcat namespace: default spec: selector: app: linuxea-tomcat version: v3.2 ports: - name: http targetPort: 8080 port: 8080 - name: ajp targetPort: 8009 port: 8009


apiVersion: apps/v1 kind: Deployment metadata: name: linuxea-tomcat-group namespace: default spec: replicas: 7 selector: matchLabels: app: linuxea-tomcat version: v3.2 template: metadata: labels: app: linuxea-tomcat version: v3.2 spec: containers: - name: linuxea-tomcat image: tomcat:9.0.12-jre8-alpine ports: - name: http containerPort: 8080 - name: ajp containerPort: 8009


[marksugar@linuxea ingress]# kubectl apply -f tomcat.yaml


[marksugar@linuxea ingress]# kubectl get pods -l app=linuxea-tomcat NAME READY STATUS RESTARTS AGE linuxea-tomcat-group-b77666d76-4jmjh 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-4pbn2 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-56fvr 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-6vph2 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-8r8qg 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-h6nfd 1/1 Running 0 30s linuxea-tomcat-group-b77666d76-rv74d 1/1 Running 0 30s


#### tomcat-ingress

创建完成后仍然需要修改关键的hosts,backend。这里的servicePort端口是pod内应用端口

[marksugar@linuxea ingress]# cat tomcat-ingress.yaml apiVersion: extensions/v1beta1 kind: Ingress metadata: name: tomcat-ingress namespace: default annotations: kubernetes.io/ingress.class: "nginx" spec: rules: - host: tomcat.linuxea.com http: paths: - path: backend: serviceName: linuxea-tomcat servicePort: 8080


[marksugar@linuxea ingress]# kubectl apply -f tomcat-ingress.yaml ingress.extensions/tomcat-ingress created

[marksugar@linuxea ingress]# kubectl get ingress NAME HOSTS ADDRESS PORTS AGE httpd-ingress shop.linuxea.com 80 8m myapp-ingress myapp.linuxea.com 80 15m tomcat-ingress tomcat.linuxea.com 80 12s

[marksugar@linuxea ingress]# kubectl describe ingress tomcat-ingress Name: tomcat-ingress Namespace: default Address:
Default backend: default-http-backend:80 () Rules: Host Path Backends ---- ---- -------- tomcat.linuxea.com
linuxea-tomcat:8080 () Annotations: kubectl.kubernetes.io/last-applied-configuration: {"apiVersion":"extensions/v1beta1","kind":"Ingress","metadata":{"annotations":{"kubernetes.io/ingress.class":"nginx"},"name":"tomcat-ingress","namespace":"default"},"spec":{"rules":[{"host":"tomcat.linuxea.com","http":{"paths":[{"backend":{"serviceName":"linuxea-tomcat","servicePort":8080},"path":null}]}}]}}

kubernetes.io/ingress.class: nginx Events: Type Reason Age From Message ---- ------ ---- ---- ------- Normal CREATE 26s nginx-ingress-controller Ingress default/tomcat-ingress [marksugar@linuxea ingress]#

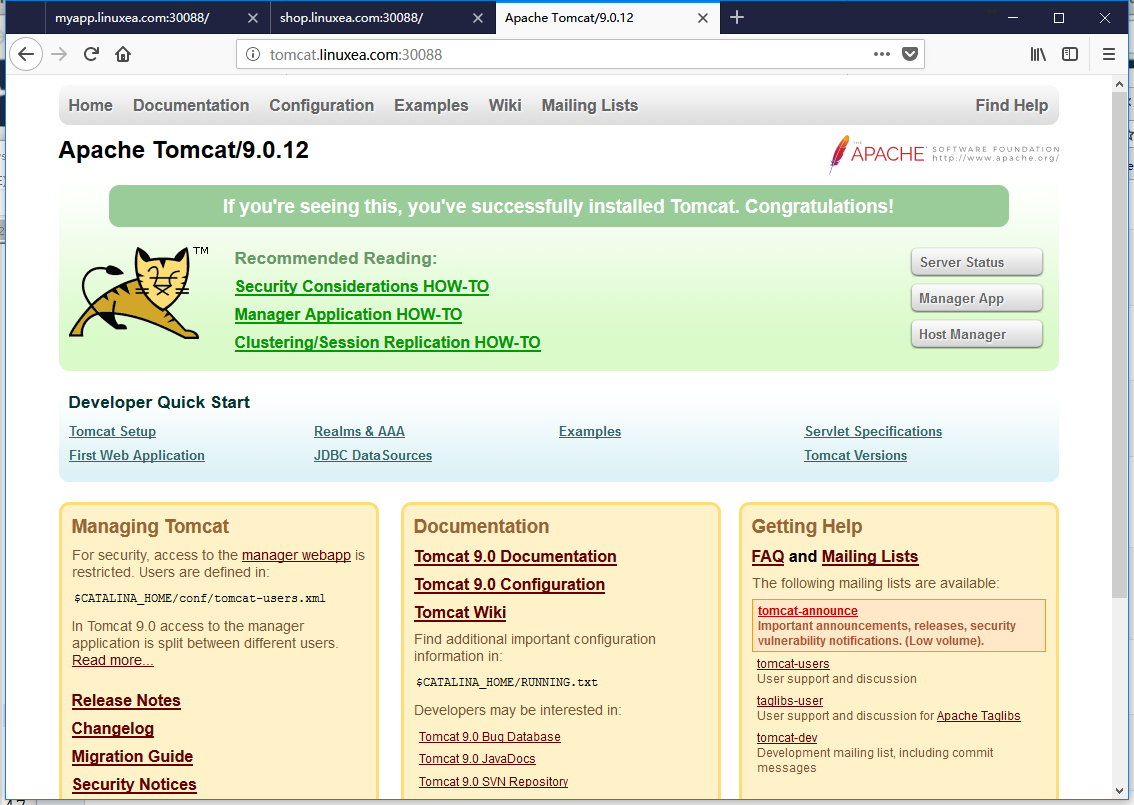

外部访问
![tomcat1](../img/tomcat1.png)

#### https

直接自签一个证书,来测试tomcat的https用法

[marksugar@linuxea ingress]# openssl genrsa -out linuxea.key 2048 Generating RSA private key, 2048 bit long modulus ...........................+++ ..............................................+++ e is 65537 (0x10001)


[marksugar@linuxea ingress]# openssl req -new -x509 -key linuxea.key -out linuxea.crt -subj /C=PH/ST=Manila/L=Pasa/O=DevOps/CN=tomcat.linuxea.com


转换格式,创建secret存储卷

[marksugar@linuxea ingress]# kubectl create secret tls tomcat-ingress-secret --cert=linuxea.crt --key=linuxea.key secret/tomcat-ingress-secret created


[marksugar@linuxea ingress]# kubectl get secret NAME TYPE DATA AGE default-token-k25gj kubernetes.io/service-account-token 3 8h tomcat-ingress-secret kubernetes.io/tls 2 23s

` kubectl describe secret tomcat-ingress-secret`这些信息由特殊的格式进行"隐藏起来",base64编码

[marksugar@linuxea ingress]# kubectl describe secret tomcat-ingress-secret Name: tomcat-ingress-secret Namespace: default Labels: Annotations:

Type: kubernetes.io/tls

Data#

tls.crt: 1285 bytes tls.key: 1679 bytes [marksugar@linuxea ingress]#


在spec.tls中有secretName字段和hosts字段来设置

- 创建tls.yaml文件

[marksugar@linuxea ingress]# cat tomcat-tls.yaml apiVersion: extensions/v1beta1 kind: Ingress metadata: name: tomcat-ingress namespace: default annotations: kubernetes.io/ingress.class: "nginx" spec: tls: - hosts: - tomcat.linuxea.com secretName: tomcat-ingress-secret rules: - host: tomcat.linuxea.com http: paths: - path: backend: serviceName: linuxea-tomcat servicePort: 8080


[marksugar@linuxea ingress]# kubectl apply -f tomcat-tls.yaml ingress.extensions/tomcat-ingress configured


[marksugar@linuxea ingress]# kubectl get ingress NAME HOSTS ADDRESS PORTS AGE httpd-ingress shop.linuxea.com 80 33m myapp-ingress myapp.linuxea.com 80 41m tomcat-ingress tomcat.linuxea.com 80, 443 25m


[marksugar@linuxea ingress]# kubectl describe ingress tomcat-ingress


当apply启动后,配置会注入到ingress nginx中,配置文件就会发生改变,tls文件已经加入到nginx配置文件中,如下:

www-data@nginx-ingress-controller-6bd7c597cb-krz4m:/etc/nginx$ grep tomcat nginx.conf ## start server tomcat.linuxea.com server_name tomcat.linuxea.com ; ssl_certificate /etc/ingress-controller/ssl/default-tomcat-ingress-secret.pem; ssl_certificate_key /etc/ingress-controller/ssl/default-tomcat-ingress-secret.pem; ssl_trusted_certificate /etc/ingress-controller/ssl/default-tomcat-ingress-secret-full-chain.pem; set $ingress_name "tomcat-ingress"; set $service_name "linuxea-tomcat"; set $proxy_upstream_name "default-linuxea-tomcat-8080"; ## end server tomcat.linuxea.com www-data@nginx-ingress-controller-6bd7c597cb-krz4m:/etc/nginx$ ``` 通过浏览器访问即可(这里访问的是映射的443端口,也就是30443) tomcat2
